Suutinerotinlevy 45 3-vaiheisessa suunnittelussa

3-vaiheinen suutinerotin PAND45
Palmuöljylietteen erotus ja öljynpoisto palmuöljytehtaan jätevedestä

PAND-suuttimen erotinta käytetään palmuöljyn talteenottoon palmuöljymyllyn selkeytyssäiliön alivirtauksesta. Tätä alivirtausta kutsutaan yleisesti lietevedeksi. PAND-suutinpalmuöljynerotin asennetaan toisinaan öljyn talteenottamiseksi kolmivaiheisen dekantterin raskaasta faasista. Dekantteri on poistanut öljyn ja PAND-suuttimeen on jäljellä hyvin vähän palmuöljynerotinta. Päätehtävä on ottaa talteen öljy kolmannesta kerroksesta. Tässä pyydetty erotusvelvollisuus on erottaa vesi ja vesi hieman suspendoituneita kiintoaineita sisältävällä öljyllä.
Erotus tehdään pyörivässä kartiomaisia ​​kiekkoja sisältävässä kulhossa, jossa kunkin kiekon välisessä tilassa varsinainen erottelu tapahtuu. Nestesyöttö tulee kulhoon kiinteän syöttöputken kautta kulhon keskellä olevaan pyörivään jakajaan ja kulkee sitten levypinoon. Kiinteitä aineita poistetaan jatkuvasti kehäsuuttimien kautta. Suuttimet poistuvat koneesta painovoiman vaikutuksesta rungossa olevan poistoaukon kautta. Vesi pakotetaan kulhon seinämään, josta se puretaan paineen alaisena keskipumpun kautta. Öljytiiviste pumpataan ulos myös sisäänrakennetulla keskipumpulla. Jos öljy- ja vesipitoisuus kulhossa liikkuvat ulospäin, jolloin on olemassa vaara, että öljyä irtoaa yhdessä kiintoaineiden kanssa, vesi yläpuolisesta tasapainosäiliöstä tulee automaattisesti kulhoon ja painaa öljytason takaisin normaaliasentoon.
Irrottamalla suuttimen pidikkeet ulkopuolelta ja huuhtelemalla kulho vedellä pienellä nopeudella, PAND-suutinerotin voidaan puhdistaa ilman purkamista. Tällä tavalla koneen seisonta-aika lyhenee.
Lisäksi PAND-suuttimen palmuöljynerottimen mukana tulee CIP-ohjelma. Huuhteluvesi syötetään aluksi syöttöputkeen sentrifugin käydessä alhaisella nopeudella muutaman jakson ajan, minkä jälkeen huuhteluvesi johdetaan myöhemmin kirkastetun kevytfaasin (talteenotetun öljyn) poistoaukkoon levypinon kautta, kun se käy suuremmalla nopeudella.
Kaikki nesteellä kostutetut osat ovat ruostumatonta terästä. Runko on valurautaa lukuun ottamatta yläosaa ja rungon huppua, jotka ovat ruostumatonta terästä. Eroosiosuojaksi PAND-palmuöljynerottimessa on useita eroosionsuojaimia ja vuorauksia.

Tekniset tiedot:

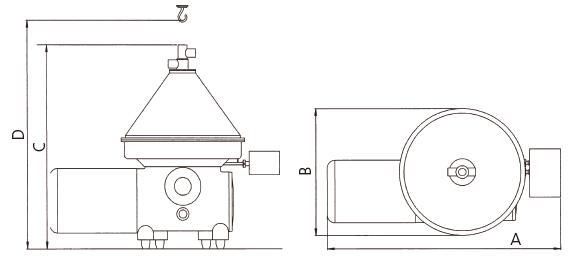

Mitat

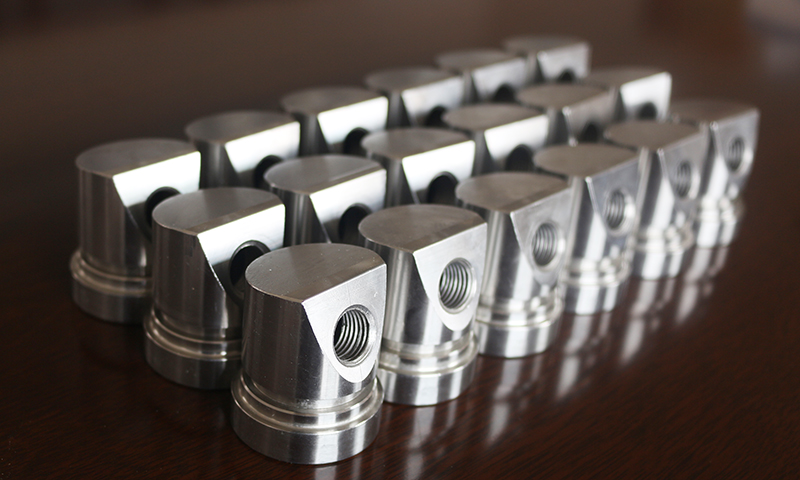

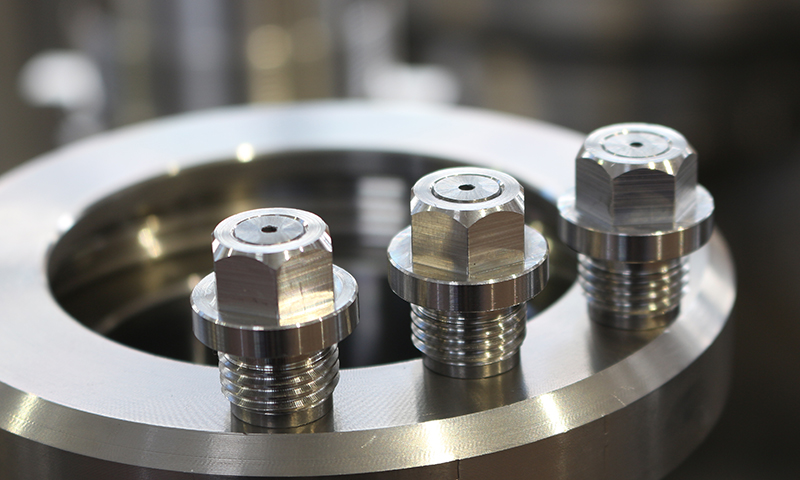

Suutin	Aseta holkki

Sekä suutinta että holkkia voidaan käyttää muihin suutinerottimiin. Lisätietoja, ota meihin yhteyttä.
