Nestefaasin ja kiinteiden hiukkasten erottamiseen käytetään useita menetelmiä, jolloin dekantterisentrifugi ja kiekkosentrifugi ovat yleisin sentrifugointierotuslaitteisto.
Dekantterisentrifugit ovat suosittuja niiden tehokkaan ja vakaan erotuskyvyn vuoksi, mikä tekee niistä sopivia jatkuviin kiintoaine-neste-erotusprosesseihin. Sen sijaan levysentrifugeja käytetään laajalti vaativiin erotustehtäviin niiden kompaktin rakenteen ja suuren hienojen hiukkasten erotustarkkuuden ansiosta. Sovelluskohtaisista vaatimuksista riippuen näitä kahta tyyppiä voidaan käyttää erikseen prosessointityönkuluissa tai niitä voidaan käyttää rinnakkain ihanteellisten erottelutulosten saavuttamiseksi.
Sukeltakaamme syvemmälle dekantterisentrifugien ja levysentrifugien ominaisuuksien, toimintojen ja teknisten parametrien vertailuun auttaaksemme käyttäjiä valitsemaan sopivan sentrifugityypin.
1 Dekantterisentrifugien ominaisuudet ja toiminnot
1.1 Rakenne ja toimintaperiaate

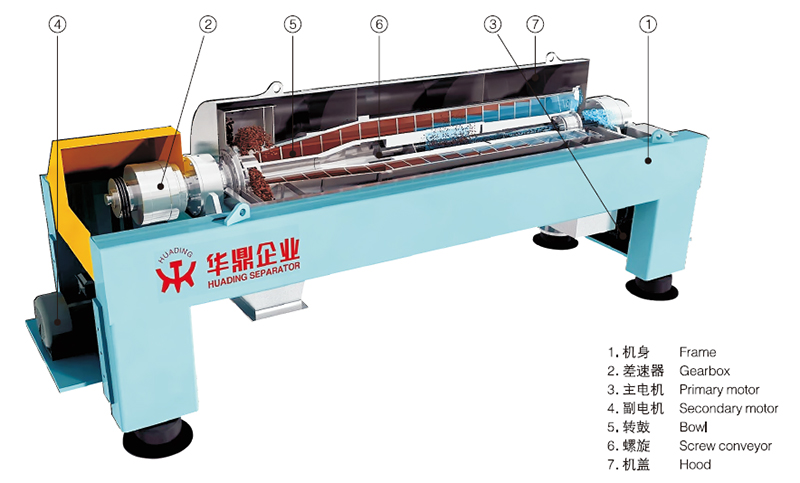

Dekantterisentrifugi, joka tunnetaan myös nimellä vaakasuuntainen spiraalisedimentaatiosentrifugi, koostuu pääasiassa pyörivästä rummusta, kierrekuljettimesta, tasauspyörästöstä ja käyttömekanismista. Sen toimintaperiaatteena on syöttöseoksen ruiskuttaminen rumpuun, jossa nopean pyörimisen synnyttämä keskipakovoima saa seoksen kiinteitä hiukkasia laskeutumaan rummun seinämää vasten. Kierrekuljettimen tehtävänä on poistaa laskeutuneet kiinteät hiukkaset rummusta, kun taas nestefaasi poistetaan vastakkaisesta päästä. Dekantterisentrifugit soveltuvat hyvin jatkuviin erotusoperaatioihin, erityisesti materiaaleihin, joissa on paljon kiinteitä hiukkasia.
1.2 Tekniset parametrit
•Pyöritysnopeus: Tyypillisesti 2 000 - 5 000 rpm, mutta sitä voidaan säätää materiaalin ominaisuuksien mukaan. Suuremmat nopeudet parantavat erotustehokkuutta, vaikka vastaavasti myös energiankulutus kasvaa.
•G-voima: Dekantterisentrifugien keskipakovoima on yleensä 1 000 ja 5 000 G välillä, joten ne soveltuvat keski- tai korkeatiheyksisiin kiintoaine-neste-erotteluihin.
•Prosessointikapasiteetti: Pystyy käsittelemään satoja litroja - satoja kilolitrejä tunnissa, riippuen laitteiston koosta ja materiaalin ominaisuuksista.
•Spiraalidifferentiaali: Tasauspyörästön vaihteisto säätää rummun ja kierrekuljettimen välistä nopeuseroa, sääteleen kiintoaineen poistoa ja siten vaikuttaen erotuskykyyn.
•Rakennusmateriaali: Valmistettu tyypillisesti ruostumattomasta teräksestä korroosion estämiseksi ja laitteen pitkän käyttöiän varmistamiseksi.
2 Levysentrifugien ominaisuudet ja toiminnot
2.1 Rakenne ja toimintaperiaate

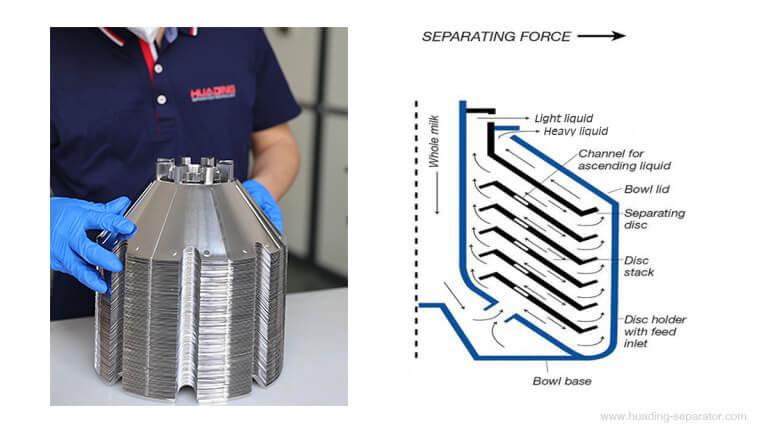

Levysentrifugi koostuu pääasiassa pyörivästä rummusta, kartiomaisista kiekoista, suuttimista tai venttiileistä ja käyttöjärjestelmästä. Sen toimintaperiaatteena on useita kartiomaisia kiekkoja, jotka on järjestetty rummun sisään, jolloin materiaali virtaa ulospäin kiekkojen välisistä rakoista keskipakovoiman vaikutuksesta. Raskaammat aineet (kuten kiinteät aineet tai tiheämmät nesteet) laskeutuvat ulkoreunaa kohti, kun taas kevyemmät materiaalit liikkuvat sisäänpäin, jolloin saavutetaan erottuminen. Levysentrifugit soveltuvat erityisen hyvin vähän kiintoainepitoisuutta sisältävien materiaalien käsittelyyn, joten ne sopivat ihanteellisesti hienojakoista erotusta vaativiin sovelluksiin, kuten emulsioihin ja suspensioihin.
2.2 Tekniset parametrit
•Pyörönopeus: Tyypillisesti vaihtelee välillä 5 000 - 10 000 rpm. Suuremmat nopeudet tekevät niistä sopivia materiaalien erottamiseen, joiden kiintoainepitoisuus on alhainen.
•G-Force: Levysentrifugien keskipakovoima voi olla 10 000 - 15 000 G, mikä tekee niistä erittäin tehokkaita hienojen hiukkasten erottamisessa.
•Prosessointikapasiteetti: Levysentrifugien prosessointikapasiteetti vaihtelee yleensä sadoista litroista kymmeniin kilolitroihin tunnissa laitteiston ominaisuuksista riippuen.
•Levyn rakenne: Levyjen välinen rako on yleensä 0,5–1 millimetri, mikä helpottaa erittäin tarkkaa kiinteän aineen ja nesteen erottamista.
•Automaatiotaso: Tyypillisesti varustettu automaattisilla puhdistus- ja lietteenpoistojärjestelmillä, mikä lisää jatkuvan käytön mukavuutta.
3 Dekantterisentrifugien ja levysentrifugien vertailu
3.1 Dekantterisentrifugien ja levysentrifugien erotteluominaisuudet ja käsittelykapasiteetit
Sentrifugin erotuskyky riippuu ensisijaisesti sen suunnittelurakenteesta, pyörimisnopeudesta, keskipakovoimasta ja käsiteltävän materiaalin ominaisuuksista. Näiden kahden sentrifugityypin eri erotusominaisuuksien ymmärtäminen on ratkaisevan tärkeää erotuslaitteita valittaessa tai parannettaessa.
3.1.1 Dekantterisentrifugien erotusominaisuudet ja käsittelykapasiteetit
Dekantterisentrifugit hyödyntävät rummun nopean pyörimisen synnyttämää keskipakovoimaa kiinteiden hiukkasten keräämiseksi rummun seinämää vasten, josta laskeutunut materiaali poistetaan spiraalikuljettimella. Ne soveltuvat erityisesti suspensioille, joissa on korkea kiintoainepitoisuus, ja niitä käytetään yleisesti sovelluksissa, kuten lietteen käsittelyssä ja öljykenttien porausnesteen puhdistuksessa. Erityisiä ominaisuuksia ovat:
•Erottamisen tarkkuus: Dekantterisentrifugit ovat tehokkaita keskikokoisten kiinteiden hiukkasten sedimentoinnissa ja ne voivat tehokkaasti erottaa neste-kiinteä-seoksia, joilla on merkittäviä tiheyseroja. Ne eivät kuitenkaan välttämättä ole hyvä valinta sovelluksiin, jotka vaativat suurta tarkkuutta hienoerottelussa.
•Suuri prosessointivolyymi: Niiden rakenne tukee jatkuvaa prosessointia, minkä ansiosta dekantterisentrifugit voivat käsitellä suuria määriä materiaalia ja prosessointikapasiteetti on useista sadasta litrasta satoihin kilolitroihin tunnissa.
•Säädettävyys: Laitteen nopeuseron säätömekanismi mahdollistaa räätälöidyn nopeudensäädön kiinteiden materiaalien erityisominaisuuksien perusteella, mikä optimoi erottelutehokkuuden ja säilyttää korkean käsittelytehokkuuden.
3.1.2 Levysentrifugien erotusominaisuudet ja käsittelykapasiteetit
Levysentrifugit luovat useita erotuskerroksia järjestämällä useita kiekkosarjoja rumpuun, mikä helpottaa materiaalin pienten hiukkasten laskeutumista levyn pinnoille. Tämä rakenne antaa niille edun matalan kiintoainepitoisuuden nesteiden käsittelyssä, erityisesti skenaarioissa, jotka vaativat suurta tarkkaa erotusta.
•Suuri erottelutarkkuus: Levysentrifugit erottelevat erinomaisesti hienoja hiukkasia ja nesteitä minimaalisilla tiheyseroilla, kuten emulsiot ja kasviöljyt. Kiekkojen muotoilu mahdollistaa suuremman erotustarkkuuden, mikä mahdollistaa vielä hienompien suspendoituneiden hiukkasten erottamisen.
•Pienempi käsittelytilavuus: Dekantterisentrifugeihin verrattuna levysentrifugit sopivat paremmin pienempiin käsittelymääriin, jotka vaativat erittäin tarkkaa erotusta. Niiden korkea G-voima tuottaa voimakkaan erotusvaikutuksen, mutta niiden käsittelykapasiteetti on tyypillisesti vain muutamasta sadasta litrasta kymmeniin kilolitroihin tunnissa.
•Itsepuhdistuva toiminnallisuus: Levysentrifugit voidaan varustaa automaattisilla puhdistus- ja lietteenpoistojärjestelmillä, mikä tekee niistä sopivia jatkuvaan käyttöön sovelluksissa, joissa on korkeat puhtausvaatimukset, kuten biolääketeollisuudessa ja elintarviketeollisuudessa.
3.2 Käyttöön liittyvät varotoimet
Erilaisten toimintarakenteiden ja sovellusten vuoksi dekantterisentrifugeilla ja levysentrifugeilla on ainutlaatuiset käyttövaatimukset ja varotoimet turvallisen ja tehokkaan toiminnan varmistamiseksi.
3.2.1 Dekantterisentrifugien käyttöä koskevat varotoimet
•Käynnistys ja sammutus: Ennen käynnistystä on tärkeää tarkistaa, ettei laitteiston sisällä ole vieraita esineitä tai poikkeavuuksia, ja varmistaa puhtaus sekä koneen sisällä että ulkopuolella. Vältä käytön aikana toistuvia käynnistyksiä ja pysäytyksiä laitteen kulumisen vähentämiseksi.
• Kiinteän aineen purkauksen säätö: Käyttäjien tulee säätää nopeuseroparametreja kiintoainepitoisuuden perusteella estääkseen liian nopean tai liian hitaan kiintoainepurkauksen aiheuttamat subideaaliset erottelutulokset. Suurempia kiinteitä hiukkasia sisältäville materiaaleille suositellaan korkeampaa nopeuseroasetusta, kun taas hienojakoisemmat materiaalit vaativat pienemmän nopeuseron.
• Tarkkailu käytön aikana: Tarkista säännöllisesti kierrekuljettimen ja tasausmekanismin toiminta estääksesi mekaaniset viat, jotka voivat aiheuttaa erotuksen heikkenemisen tai laitteiston vaurioitumisen.
•Tukkeutumisen estäminen: Kun käsittelet korkeaviskoosisia tai paljon kiintoainepitoisuuksia sisältäviä materiaaleja, seuraa tarkasti spiraali- ja poistoaukkojen olosuhteita ja poista mahdolliset tukokset välittömästi laitteen normaalin toiminnan ylläpitämiseksi.
3.2.2 Levysentrifugien käyttöä koskevat varotoimet
•Materiaalin hallinta: Levysentrifugeilla on tiukat vaatimukset materiaalin hiukkaskoolle, eikä kiintoainepitoisuus saa olla liian korkea, jotta laite ei vahingoitu. Varmista, että syöttömateriaali on tasaista ja että vieraita esineitä ei pääse järjestelmään lataamisen aikana.
• Levyvälin huolto: Levyjen väliset raot ovat suhteellisen pieniä, mikä edellyttää toimenpiteitä kiinteiden hiukkasten kerääntymisen estämiseksi, koska tämä voi vaikuttaa laitteiston erottelutarkkuuteen ja tehokkuuteen. Tarkista ennen käyttöä, että levykokoonpanon raot ovat hyväksytyllä alueella.
•Automaattinen puhdistusjärjestelmä: Levysentrifugit on tyypillisesti varustettu automaattisella puhdistusjärjestelmällä, ja puhdistusohjelma tulee suorittaa säännöllisesti käytön aikana, jotta jäännösmateriaalit eivät tukkeutuisi laitteistoon, mikä vaikuttaa erotuskykyyn.
•Lämpötilan säätö: Jotkut erittäin tarkat erotusprosessit ovat herkkiä lämpötilan vaihteluille. Käyttäjien tulee tarkkailla syöttölämpötilaa erottelutuloksiin vaikuttavien vaihtelujen välttämiseksi. Vakiolämpötilan ylläpitäminen on erityisen tärkeää biofarmaseuttisissa ja elintarvikkeiden erotussovelluksissa, koska se vaikuttaa merkittävästi lopputuotteen laatuun.
| Tuote | Dekantteri sentrifugi | Levyjen sentrifugi |
| Kiinteä purkaus | Kiinteä purkaus ohjataan säätämällä nopeuseroa. | Käyttää tyhjennykseen suuttimia, mikä vaatii säännöllistä puhdistusta sujuvan toiminnan takaamiseksi. |
| Toimintatila | Soveltuu jatkuvaan käyttöön, suuren kiintoainepitoisuuden käsittelyyn. | Tukee sekä jatkuvaa että erätilaa (itsepuhdistuva tyyppi). |
| Suunnittelun monimutkaisuus | Yksinkertainen muotoilu, helppo huoltaa. | Monimutkainen rakenne, jossa on enemmän liikkuvia osia, jotka vaativat enemmän huoltoa. |
| Ohjausjärjestelmä | VFD ohjaa päämoottoria ja varamoottoria, jotka on varustettu turvavalvontalaitteilla. | PLC-pohjainen ohjausjärjestelmä toimintasekvenssilogiikalla. |
| Apujärjestelmät | Ei mitään. | Vaatii toimivan vesijärjestelmän (itsepuhdistuva) automaattista puhdistustoimintoa varten. Vaatii toimivan vesijärjestelmän (itsepuhdistuva) automaattista kiintoainepoistotoimintoa varten. |
| Käynnistys ja sammutus | Tarkista laitteet ennen käynnistystä; Vältä toistuvia käynnistyksiä ja pysäytyksiä kulumisen vähentämiseksi. | Varmista tasainen materiaalin syöttö ja estä vieraiden esineiden pääsy sisään. |
| Toiminnalliset tarkastukset | Tarkasta säännöllisesti spiraalikuljetin ja tasausmekanismi. | Tarkista levyryhmien välinen rako kiinteiden hiukkasten kerääntymisen estämiseksi. |
| Tukkeumien ehkäisy | Tukosten oikea-aikainen poistaminen korkeaviskoosisia materiaaleja käsiteltäessä. | Suorita säännöllisesti puhdistusohjelmia jäämien kertymisen estämiseksi. |
| Lämpötilan säätö | Vähemmän lämpötilavaatimuksia; keskittyä laitteiden tilaan. | Seuraa syöttölämpötilaa varmistaaksesi stabiilisuuden, mikä vaikuttaa lopputuotteen laatuun. |
3.3 Huolto ja hoito
Sentrifugien tehokas toiminta edellyttää asianmukaista huoltoa ja hoitoa. Säännölliset tarkastukset ja puhdistus voivat pidentää laitteiden käyttöikää ja varmistaa vakaan erotuskyvyn.
3.3.1 Dekantterisentrifugien huolto ja hoito
•Voitelujärjestelmän tarkastus: Dekantterisentrifugien keskeiset osat, kuten laakerit, kierrekuljettimet ja tasausmekanismit, vaativat säännöllistä voitelua tasaisen toiminnan ylläpitämiseksi ja kulumisen vähentämiseksi. Voiteluöljy on suositeltavaa vaihtaa ajoittain ja tarkistaa voitelujärjestelmän tukoksia varalta.
•Rummun ja spiraalin puhdistus: Korkean kiintoainepitoisuuden materiaalien käsittelyn jälkeen rumpuun ja spiraaliin voi kertyä merkittäviä jäämiä, mikä edellyttää säännöllistä puhdistusta, jotta vältytään vaikuttamasta erotustehokkuuteen myöhemmissä toiminnoissa.
•Sinetöintilaitteen huolto: Tiivistyslaitteet ovat ratkaisevan tärkeitä laitteen normaalille toiminnalle. Tiivisteiden kuluminen on tarkastettava säännöllisesti ja ne on vaihdettava ajoissa vuotojen tai saastumisen estämiseksi.
3.3.2 Levysentrifugien huolto ja hoito
•Levyn puhdistus: Levysentrifugien ytimen erottavana osana levyt on puhdistettava säännöllisesti, jotta estetään kiinteiden hiukkasten kerääntyminen, jotka voivat tukkia levyjen väliset raot. Vaikka levysentrifugit on varustettu automaattisilla puhdistusjärjestelmillä, säännölliset manuaaliset tarkastukset ovat edelleen välttämättömiä.
•Suuttimen tai poistoaukon tarkastus: Levysentrifugien suuttimet ja poistoportit ovat kriittisiä kanavia materiaalin purkamiselle, ja ne voivat tukkeutua. Näiden osien säännöllinen puhdistus on tarpeen sujuvuuden varmistamiseksi.
•Moottoreiden ja ohjausjärjestelmien huolto: Levysentrifugien suuri pyörimisnopeus asettaa merkittäviä vaatimuksia moottoreiden ja ohjausjärjestelmien vakaudelle. Säännöllisissä tarkastuksissa tulee varmistaa moottorin normaali toiminta ja ohjausjärjestelmän parametrien tarkkuus järjestelmän vakaan toiminnan varmistamiseksi.
•Lämpötila-anturin kalibrointi: Erotusprosesseissa, joissa lämpötilavaatimukset ovat tiukat, lämpötila-anturien tarkkuus on elintärkeää. Antureiden säännöllinen kalibrointi ja testaus ovat olennaisia tietojen tarkkuuden varmistamiseksi ja lämpötilanvaihtelujen hallitsemiseksi erotusprosessin aikana.
| Huoltokohde | Dekantteri sentrifugi | Levyjen sentrifugi |
| Ydinkomponenttien puhdistus | Puhdista rumpu ja spiraali säännöllisesti, jotta jäämät eivät vaikuta erottumiseen. | Puhdista levyt säännöllisesti tukkeutumisen estämiseksi. Manuaaliset tarkastukset tarvitaan automaattisen puhdistuksen jälkeen. |
| Moottorin ja ohjausjärjestelmän huolto | Suorita moottorin rutiinihuolto varmistaaksesi vakaan toiminnan. | Vaatii toistuvia tarkastuksia ohjaustarkkuuden varmistamiseksi suurilla nopeuksilla. |
| Lämpötilan valvonta ja anturin kalibrointi | Säännöllinen lämpötilan valvonta ja anturin kalibrointi tarvitaan. | Säännöllinen kalibrointi on välttämätöntä lämpötilaherkille prosesseille. |
3.4 Teknisten parametrien vertailu
| Tekninen parametri | Dekantteri sentrifugi | Levyjen sentrifugi |
| Nopeus | 2000-5000 rpm | 5000-10000 rpm |
| G-Force | 1000-5000g | 10000-15000G |
| Käsittelykapasiteetti | sadoista litroista satoihin kilolitroihin tunnissa | sadoista litroista kymmeniin kilolitroihin tunnissa |
| Kiinteä sisällön soveltuvuus | Keskipitkästä korkeaan sisältöön | Vähäinen sisältö |
| Rakenteelliset ominaisuudet | Spiraalikuljetin, rumpujen tasauspyörästö | Kartiomainen levyrakenne, automaattinen puhdistusjärjestelmä |
| Toimintatila | Jatkuva purkaminen, sopii laajamittaiseen tuotantoon | Jaksottainen purkaus, sopii tarkkaan erotteluun |
Oikean sentrifugointilaitteen valinta: Dekantteri vs. levysentrifugit
Valitessaan sentrifugointilaitteita yritysten tulee mukauttaa valintansa materiaaliominaisuuksien, käsittelykapasiteetin ja vaaditun erotustarkkuuden mukaan. Dekantterisentrifugit soveltuvat erityisen hyvin korkean kiintoainepitoisuuden omaavien materiaalien jatkuvaan erottamiseen, tarjoten alhaisemmat ylläpitokustannukset ja toimivat tärkeänä puolustuslinjana teollisuuden nesteiden käsittelyssä raskaan lietteen kanssa. Sen sijaan levysentrifugit tunnetaan suuresta keskipakovoimastaan, joka poistaa tehokkaasti hienojakoisia hiukkasia ja mahdollistaa kahden sekoittumattoman nesteen jatkuvan erottamisen, minkä ansiosta niitä käytetään laajasti biolääketeollisuudessa ja elintarviketeollisuudessa.
