Erottimen toiminnalliset periaatteet: tyypit, tekniikat ja sovellukset

Erotin, joka tunnetaan myös nimellä kiekkosentrifugi, on pystysuoraan suunnattu sentrifugi, jota käytetään nesteiden erottamiseen ja kirkastukseen. Se auttaa jakamaan materiaalien eri faasit – kiinteitä ja nesteitä – niiden fysikaalisten ominaisuuksien perusteella.

Tätä erotusprosessia käytetään yleisesti teollisuudenaloilla, kuten elintarvikejalostuksessa, kemianteollisuudessa, lääkkeissä ja jätevedenkäsittelyssä.

Tässä blogissa sukeltaamme erottimien toimintaan, tutkimme erilaisia ​​erotustekniikoita, niiden rakenteita ja niiden tukemaa laajaa sovellusta.

Lyhyt katsaus erotusprosessiin

Erotusprosessissa on kyse seoksen hajottamisesta sen yksittäisiin komponentteihin perustuen eroihin fysikaalisissa ominaisuuksissa, kuten tiheys, hiukkaskoko tai faasi. Erottimet suorittavat tämän prosessin tehokkaasti käyttämällä mekaanisia, lämpö- tai kemiallisia tekniikoita materiaalien erottamiseen. Tavoitteena on eristää haluttu faasi tai tuote samalla kun jätettä poistetaan tai käsitellään.

Erotusmenetelmät jaetaan yleensä kahteen luokkaan: mekaaninen erotus (kuten suodatus, sentrifugointi tai laskeutus) ja fyysinen erotus (mukaan lukien tislaus ja kalvosuodatus). Tässä blogissa keskitymme mekaaniseen erotukseen, jossa voimaa tai painetta kohdistetaan eri materiaaleihin, joilla on erilaiset fysikaaliset ominaisuudet.

Miten erotin toimii?

Erotin toimii kohdistamalla seokseen voimaa erotuksen aikaansaamiseksi. Voima voi olla keskipakoinen (sentrifugeissa), painovoima (selkeytyssäiliöissä) tai suodatinpohjainen (kalvosuodatusjärjestelmissä).

Erottimissa yleinen periaate on sentrifugointi, jossa keskipakovoimaa käytetään nopeuttamaan seoksen eri faasien erottumista. Raskaampi faasi, kuten kiinteät aineet, liikkuu ulospäin, kun taas kevyemmät faasit, kuten öljyt tai vesi, pyrkivät liikkumaan sisäänpäin.

Dekantteri- ja kiekkosentrifugeissa nopea pyöriminen luo keskipakovoimaa, joka työntää tiheämpiä hiukkasia kohti kulhon seiniä. Tiheämpi materiaali kerätään sinne, kun taas vähemmän tiheä neste poistetaan.

Erilaiset erotustekniikat ja -rakenteet

Erottimia on useita eri malleja, joista jokainen on räätälöity eri materiaalien, virtausnopeuksien ja erotustarpeiden mukaan. Ensisijaisia ​​erotustekniikoita ovat dekantterisentrifugit, levypinosentrifugit ja kalvosuodattimet. Tutkitaan jokaista tarkemmin.

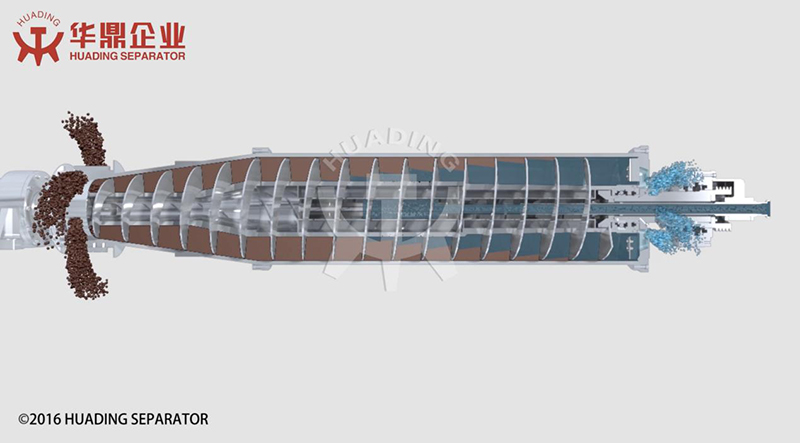

Dekantterisentrifugit

Dekantterisentrifugi toimii syöttämällä seos pyörivään sylinterimäiseen kulhoon kiinteän syöttöputken kautta.

Seos kiihtyy kulhon kehänopeuteen, jossa keskipakovoima saa aikaan faasien erottumisen.

Tiheämmät kiinteät hiukkaset työntyvät ulospäin kulhon seiniä kohti, kun taas kevyempi nestefaasi virtaa keskelle.

Kiinteät aineet kerätään sitten talteen ja poistetaan ruuvikuljettimen kautta, kun taas nestefaasi poistetaan poistoaukon kautta.

Tämä jatkuva prosessi varmistaa tehokkaan kiinteiden aineiden erottamisen nesteistä.

Tärkeimmät ominaisuudet:
• Ihanteellinen suurten kiinteiden aineiden erottamiseen nesteistä.
• Sitä käytetään yleisesti jäteveden käsittelyssä, öljyn ja kaasun sekä elintarvikkeiden jalostuksessa.
•Tehokas jatkuvaan käyttöön, suurien volyymien käsittelyyn vaivattomasti.

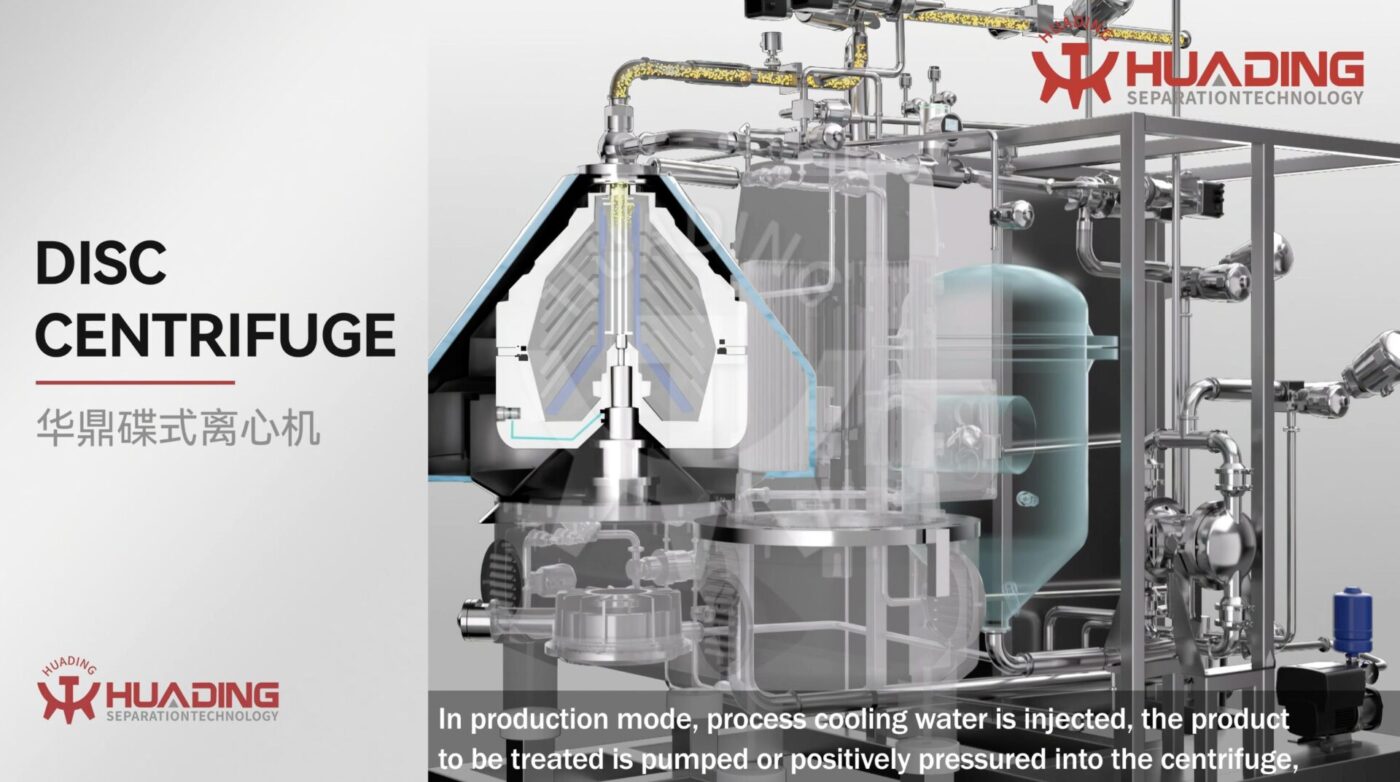

Levypino sentrifugit

Levypinosentrifugit on suunniteltu hienojen hiukkasten erottamiseen tai eri tiheyksillä olevien neste-neste-seosten erottamiseen.

Seos syötetään pyörivän levypinon keskelle, jossa se kiihtyy erottimen kulhon nopeuteen.

Kun seos liikkuu pinottujen kiekkojen läpi, keskipakovoima työntää kiinteät hiukkaset kohti ulkoreunaa, missä ne kerääntyvät kiintoainetilaan.

Sillä välin nestefaasit kulkevat kiekkojen läpi ja virtaavat ylöspäin kulhon yläosaan. Sieltä ne puretaan juoksupyörän tai padon kautta suunnittelusta riippuen.

Tärkeimmät ominaisuudet:
•Tyydyttävä hienojen hiukkasten tai sekoittumattomien nesteiden erottamiseen.
•Yleinen meijeri-, lääke-, kemian- ja bioprosessointiteollisuudessa.
•Tarjoaa suuremman suorituskyvyn ja hienomman erottelun levypinon suuremman pinta-alan ansiosta.

Kalvosuodattimet

Kalvosuodatus käyttää puoliläpäisevää kalvoa komponenttien erottamiseen koon tai kemiallisten ominaisuuksien perusteella. Nestemäinen seos pakotetaan kalvon läpi, jolloin vain tietyt hiukkaset tai molekyylit pääsevät läpi samalla kun ne estävät toiset.

Suodatusvaatimuksista riippuen käytetään erilaisia ​​kalvoja, kuten mikrosuodatusta, ultrasuodatusta, nanosuodatusta ja käänteisosmoosia. Suodatettu neste kulkee kalvon läpi, samalla kun siihen jääneet hiukkaset tai epäpuhtaudet poistetaan, mikä varmistaa erittäin tehokkaan erottelun.

Tärkeimmät ominaisuudet:
•Erittäin tehokas hienosuodatukseen, erityisesti nesteisiin.
• Käytetään laajasti vedenkäsittelyssä, bioteknologiassa ja lääkesovelluksissa.
• Ihanteellinen pienten molekyylien, ionien tai mikro-organismien, kuten bakteerien, erottamiseen.
•Jokaisella näistä erotintyypeistä on ainutlaatuinen muotoilu ja prosessi, joka sopii erilaisiin erotustarpeisiin, mikä tekee niistä mukautettavissa useille eri teollisuudenaloille ja sovelluksille.

Mallit erilaisiin eroamistehtäviin

Erottimet on suunniteltu täyttämään erilaisten erotustehtävien erityisvaatimukset. Tässä ovat tärkeimmät yleisesti käytetyt mallit:

Selkeyttäjä

Selkeyttimet on suunniteltu poistamaan suspendoituneita kiintoaineita nesteistä. Hyödyntämällä painovoimaa tai keskipakovoimaa ne mahdollistavat raskaampien hiukkasten laskeutumisen säiliön pohjalle jättäen kirkastetun nesteen yläosaan. Tätä mallia käytetään yleisesti vedenkäsittelylaitoksissa sedimentin, roskien ja muiden epäpuhtauksien poistamiseen vedestä tai jätevedestä.

Puhdistaja

Puhdistuslaitteet on suunniteltu erottamaan ei-toivotut epäpuhtaudet, kuten bakteerit, öljyt tai hiukkaset, nesteestä. Ne käyttävät tyypillisesti keskipakovoimaa tai suodatusmenetelmiä varmistaakseen, että erotuksen jälkeen jäljelle jää vain puhdasta nestettä. Puhdistuslaitteita käytetään laajalti elintarvike-, juoma- ja lääketeollisuudessa.

Konsentraattori

Konsentraattoria käytetään poistamaan ylimääräistä nestettä seoksesta, jolloin jäljelle jää suurempi kiintoainepitoisuus. Tämä prosessi on ihanteellinen jäljellä olevan kiinteän faasin jatkokäsittelyyn tai uudelleenkäyttöön.

Konsentraattoria käytetään usein sellaisilla aloilla kuin kaivosteollisuus, elintarvikejalostus (kuten hedelmämehujen tiivistäminen) ja kemiallinen jalostus, joissa arvokkaiden komponenttien keskittäminen on välttämätöntä tehokkuuden ja tuotteiden laadun kannalta.
